Universelles Dreibeinstativ für Alu und GFK-Masten
Wer einen Metall- oder GFK-Masten Indoor aufstellen möchte, braucht ein Stativ. Leider ist auf dem freien Markt kaum brauchbares zu finden. Zu unterschiedlich sind Durchmesser und Rohrlängen. Was liegt näher als selbermachen?
Das Hauptrohr des hier verwendeten Mastes hat eine Länge von ca. 1.6m und einen Aussendurchmesser von 51mm. Der Einfachheit halber kommen Aluprofile aus dem Baumarkt zur Anwendung. Beim Durchstreifen der Regale sind mir Vierkant-Alurohre aufgefallen die 25x25mm breit sind und einen Meter Länge haben. Dazu kommen drei Flachprofile 16x2mm für die Streben, ebenfalls 1m lang. Ebenso Schrauben und Muttern. Sie sind auf Github aufgeführt.
Die Grundidee ist ganz simpel. Zwei Scheiben werden am Mast festgeklemmt. An der oberen Scheibe sind die Stativbeine befestigt. An der unteren Scheibe die Streben. An einer geometrisch praktikablen Stelle werde Beine und Streben miteinander verbunden. Idealerweise stehen die Streben waagrecht, wenn die Beine ihre maximale Ausbreitung erreichen. Der Mast selbst kann dann entweder fest auf dem Boden stehen oder etwas davon enfernt, um das Gewicht auf das Stativ zu übertragen. Die beste Position wird erreicht, wenn die untere Scheibe fast am Ende des Mastfusses festgeklemmt wird. Die obere Scheibe wird dann entsprechen den Bedürfnissen positioniert. In zusammen geklappten Zustand (obere Scheibe maximal nach oben verschieben) liegen die Beine dicht am Hauptrohr und stehen nicht ab.

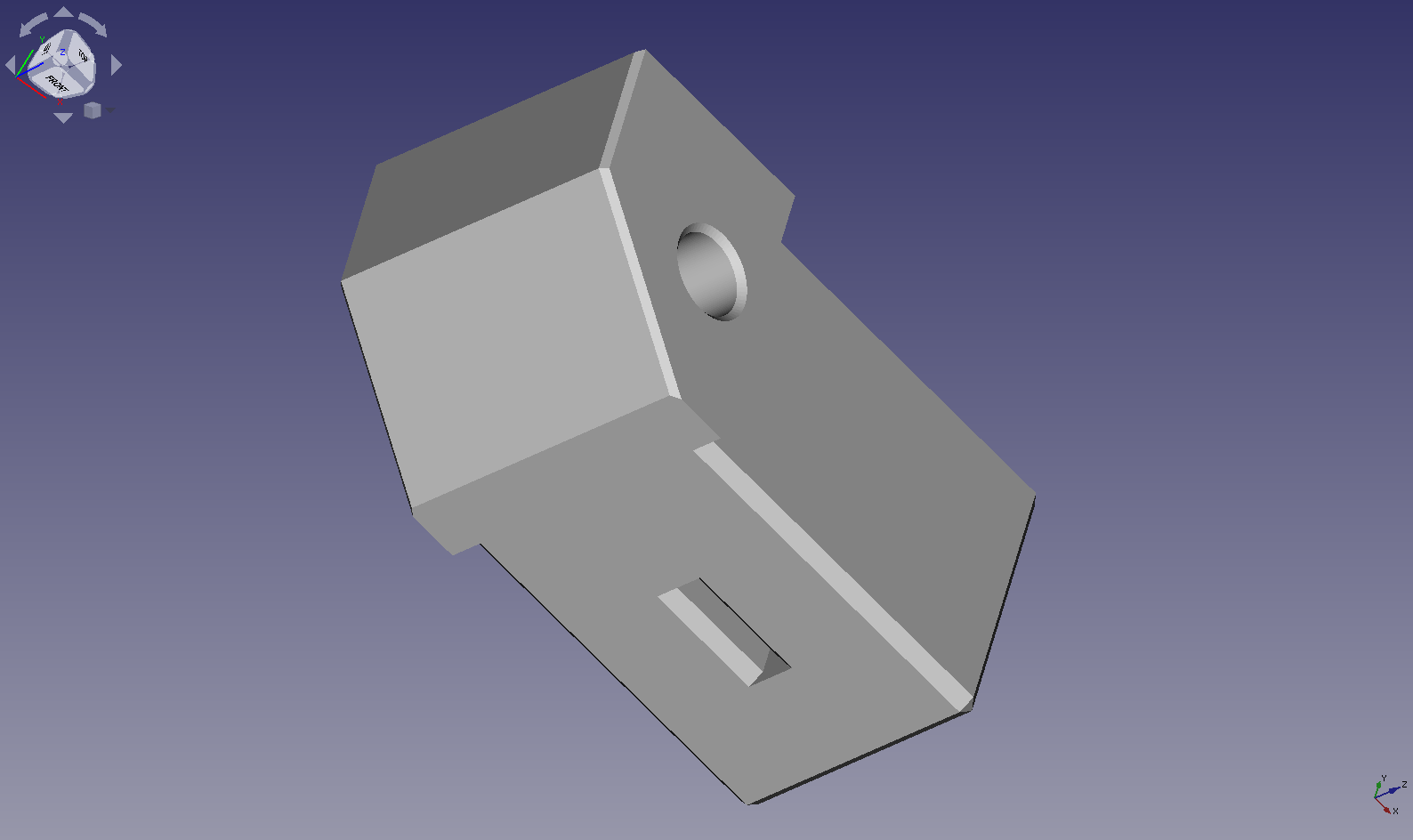

In der ersten Version wurden die Querlöcher direkt in die Alubeine gebohrt. In der aktuellen Version kommen 3D gedruckte Teile zum Einsatz. Es benötigt lediglich zwei mittig gebohrte 2.5mm Löcher in den Beinen um die Endstücke festzuschrauben. Das hat den Vorteil, dass die Endstücke dem Einsatzzweck angepasst werden können und leicht zu ersetzen sind.
In der aktuellen Version werden 4-kant Muttern verwendet. Diese sind technisch einfacher in 3D zu verwenden und benötigen ausserdem weniger Platz. Auch ist das Montieren so viel einfacher.
Um verschiedene Mastdurchmesser verwenden zu können erfolgt die Klemmung über drei Schrauben. Diese werden in der oberen Scheibe zusammen mit einen Knauf eingesetzt um ohne Werkzeug hantieren zu können. Darin wird eine Sicherungsmutter eingesetzt. Ansonsten reicht auch eine normale Mutter mit Sicherungslack.
Die Beine erhalten je eine Bohrung von 2.5mm mittig auf einer Rohrseite jeweils 1cm vom Ende entfernt. Die 1m langen Profile für die Streben werden genau mittig geteilt und deren Endkanten gebrochen. Um für alle Streben die gleichen Lochabstände zu erhalten werden alle sechs Streben übereinander gelegt, mit Zwingen zusammengehalten und gebohrt. Der Abstand der beiden Löcher beträgt 480mm. Dieses Mass ist unkritisch. Wichtig ist, dass alle Streben den gleichen Lochabstand haben. Sonst wird der Mast nicht rechtwinklig zum Boden stehen.
Source
siehe GitHub Repository
